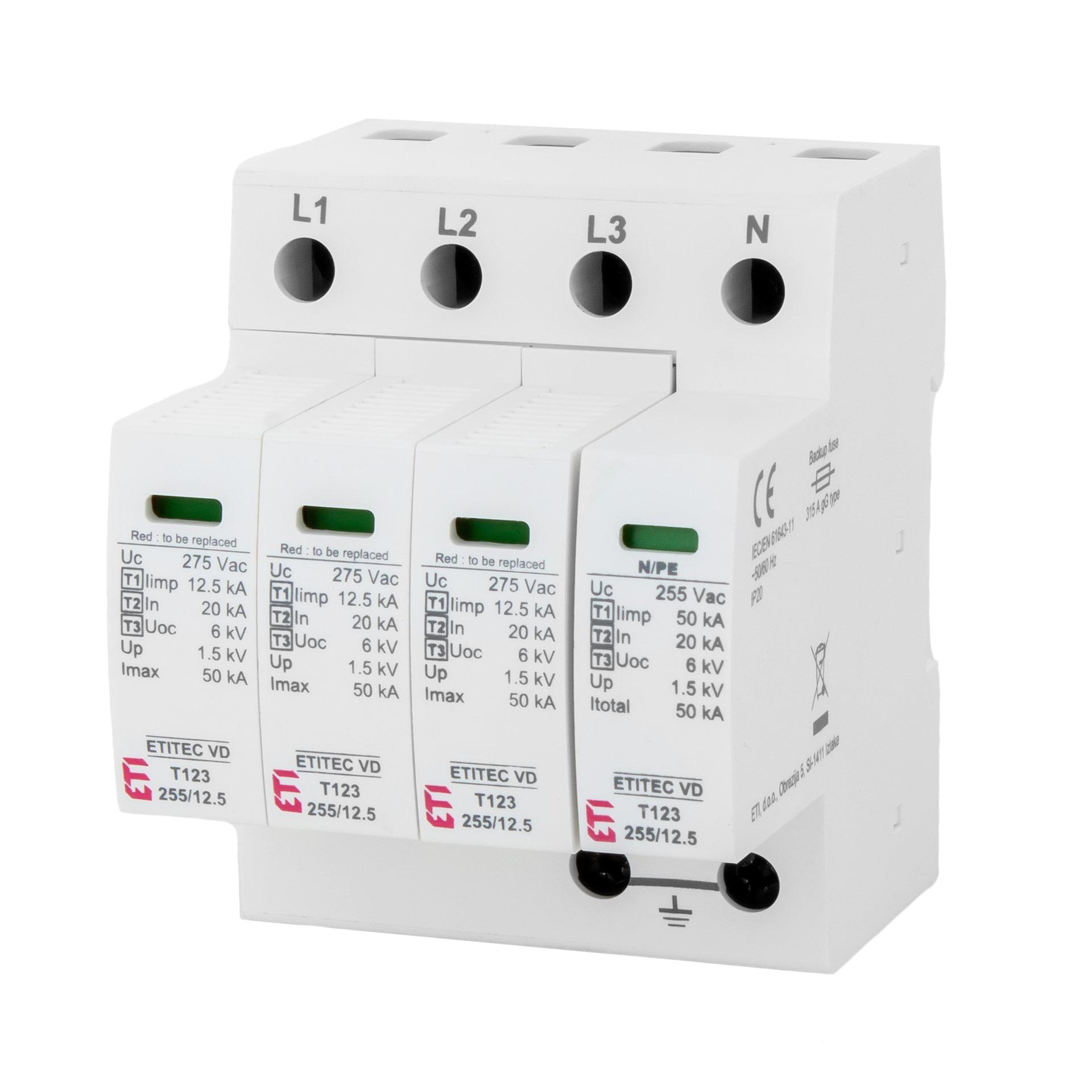

fusibile di sicurezza max. fino a 315A, con contatto di segnalazione a distanza IEC/EN tipo 1+2+3 Campo di applicazione: Quadro di distribuzione principale Iimp=12,5 kA (10/350 µs) per polo GSG / MOV ad alte prestazioni Assenza di correnti di dispersione e di esercizio Assenza di corrente residua Esente da manutenzione Conformità: EN 61643-11: 2012, IEC 61643-11: 2011, direttiva VDN Modello ibrido di SPD basato sulla tecnologia combinata GSG e MOV Per l'impiego nelle classi di protezione contro i fulmini III + IV Elevata capacità di scarica fino a 12,5kA 10/350 µs per polo Tempo di risposta rapido < 25 ns con tensione residua contemporaneamente bassa Massima sicurezza, dispositivo di disconnessione attivato a tensione zero Efficienza energetica, nessuna corrente di rete, corrente di esercizio o corrente di dispersione Conforme alla direttiva VDN con certificazione VDE per l'utilizzo nel settore del pre-metering

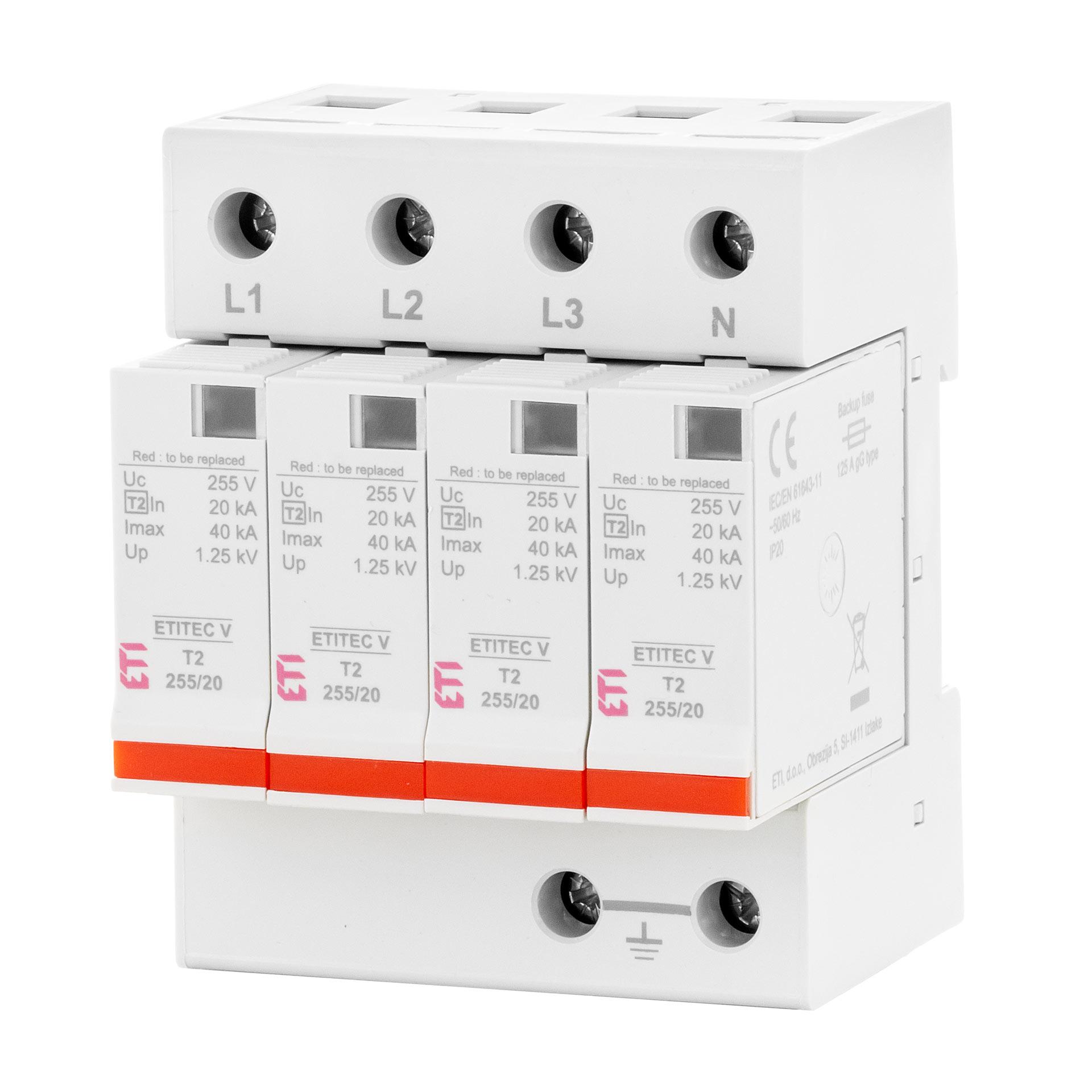

fusibile di sicurezza max. fino a 125A, con contatto di segnalazione a distanza

fusibile di sicurezza max. fino a 315A, con contatto di segnalazione a distanza IEC/EN tipo 1+2+3 Campo di applicazione: Quadro di distribuzione principale Iimp=12,5 kA (10/350 µs) per polo GSG / MOV ad alte prestazioni Assenza di correnti di dispersione e di esercizio Assenza di corrente residua Esente da manutenzione Conformità: EN 61643-11: 2012, IEC 61643-11: 2011, direttiva VDN Modello ibrido di SPD basato sulla tecnologia combinata GSG e MOV Per l'impiego nelle classi di protezione contro i fulmini III + IV Elevata capacità di scarica fino a 12,5kA 10/350 µs per polo Tempo di risposta rapido < 25 ns con tensione residua contemporaneamente bassa Massima sicurezza, dispositivo di disconnessione attivato a tensione zero Efficienza energetica, nessuna corrente di rete, corrente di esercizio o corrente di dispersione Conforme alla direttiva VDN con certificazione VDE per l'utilizzo nel settore del pre-metering

fusibile di sicurezza max. fino a 50A, con contatto di segnalazione a distanza

fusibile di sicurezza max. fino a 125A, con contatto di segnalazione a distanza

Un dispositivo 2 livelli di protezione Il grande vantaggio dello scaricatore combinato è che il collegamento equipotenziale antifulmine e la protezione dei dispositivi terminali sono forniti in un unico dispositivo con un unico livello di protezione. Sono adatti a scaricare elevate correnti parziali da fulmine e a limitare le sovratensioni transitorie. Gli scaricatori combinati hanno un effetto protettivo energeticamente coordinato per le apparecchiature entro un percorso di 10 m di cavo. Se questo valore viene superato, è necessario adottare ulteriori misure di protezione. In questo modo si evitano pericolose scintille e sovratensioni transitorie nell'impianto elettrico, evitando così gravi danni alle cose. Gli scaricatori combinati T1-T2 sono dispositivi di protezione di tipo 1 e 2 testati in conformità alla norma di prova DIN EN 61643-11 (VDE 0675 Parte 6-11). Il loro compito è quello di controllare le alte energie, deviare in modo sicuro le correnti da fulmine e limitare le pericolose sovratensioni transitorie a un livello compatibile con le apparecchiature. Inoltre, gli scaricatori di sovratensione di tipo 1 o la combinazione T1 e T2 sono adatti anche per i sistemi di protezione dai fulmini esterni. (Protezione esterna dai fulmini)

Attenzione Non si adatta a tutti i binari degli elettrodomestici! Non è compatibile con i modelli 12611, 12612 e 12613

fusibile di sicurezza max. fino a 315A, con contatto di segnalazione a distanza IEC/EN tipo 1+2+3 Campo di applicazione: Quadro di distribuzione principale Iimp=25 kA (10/350 µs) per polo GSG / MOV ad alte prestazioni Esente da correnti di dispersione e di esercizio Assenza di corrente residua Esente da manutenzione Conformità: EN 61643-11: 2012, IEC 61643-11: 2011, direttiva VDN Modello ibrido di SPD basato sulla tecnologia combinata GSG e MOV Per l'impiego nelle classi di protezione contro i fulmini III + IV Elevata capacità di scarica fino a 25kA 10/350 µs per polo Tempo di risposta rapido < 25 ns con tensione residua contemporaneamente bassa Massima sicurezza, dispositivo di disconnessione attivato a tensione zero Efficienza energetica, nessuna corrente di rete, corrente di esercizio o corrente di dispersione Conforme alla direttiva VDN con certificazione VDE per l'utilizzo nel settore del pre-metering

fusibile di sicurezza max. fino a 125A, con contatto di segnalazione a distanza

fusibile di backup max. fino a 50A, con contatto di segnalazione a distanza

fusibile di sicurezza max. fino a 315A, con contatto di segnalazione a distanza IEC/EN tipo 1+2+3 Campo di applicazione: Quadro di distribuzione principale Iimp=25 kA (10/350 µs) per polo GSG / MOV ad alte prestazioni Esente da correnti di dispersione e di esercizio Assenza di corrente residua Esente da manutenzione Conformità: EN 61643-11: 2012, IEC 61643-11: 2011, direttiva VDN Modello ibrido di SPD basato sulla tecnologia combinata GSG e MOV Per l'impiego nelle classi di protezione contro i fulmini III + IV Elevata capacità di scarica fino a 25kA 10/350 µs per polo Tempo di risposta rapido < 25 ns con tensione residua contemporaneamente bassa Massima sicurezza, dispositivo di disconnessione attivato a tensione zero Efficienza energetica, nessuna corrente di rete, corrente di esercizio o corrente di dispersione Conforme alla direttiva VDN con certificazione VDE per l'utilizzo nel settore del pre-metering

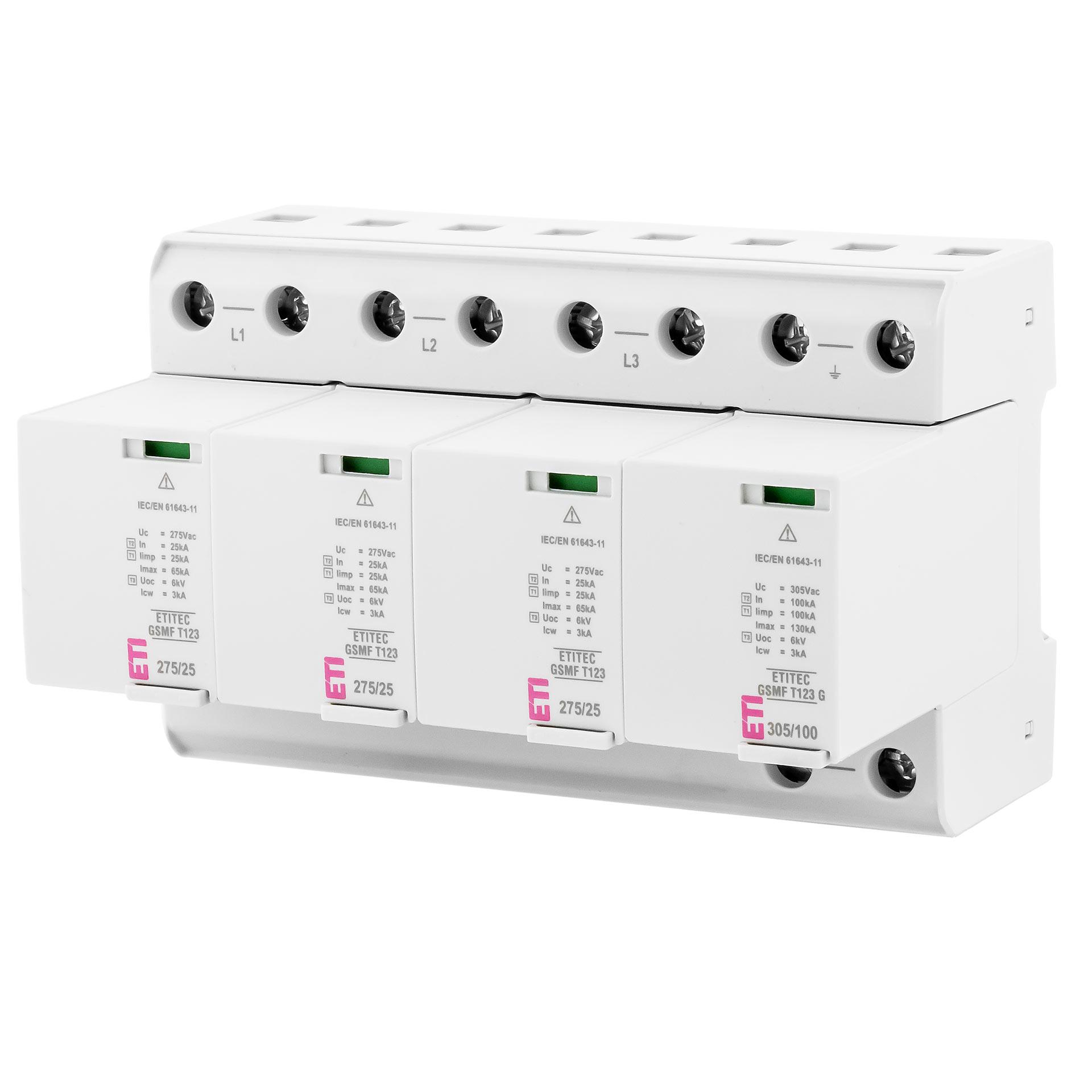

Prestazioni speciali: o Tecnologia di commutazione della tensione Phase-GDT o Fusibile di backup integrato o Prodotto esente da correnti di dispersione per l'installazione nell'area di pre-misurazione o Cavi di collegamento più corti - livello di protezione basso o Minore spazio richiesto, minori costi, minore cablaggio e minore complessità o Dispositivo di disconnessione affidabile o Visualizzazione dello stato del dispositivo, possibile anche da remoto La serie GSMF di RETI si basa sulla tecnologia PGDT (Phase Gas Discharge Tube) e comprende una protezione integrata contro le sovracorrenti. I prodotti garantiscono una disconnessione sicura in caso di surriscaldamento o di correnti residue in reti da 300 A fino a 100.000 A. Nelle reti con correnti prospettiche elevate, gli SPD con fusibili integrati offrono una migliore protezione contro le sovracorrenti grazie alle caratteristiche di intervento coordinate del dispositivo di taglio termico e del fusibile integrato.
