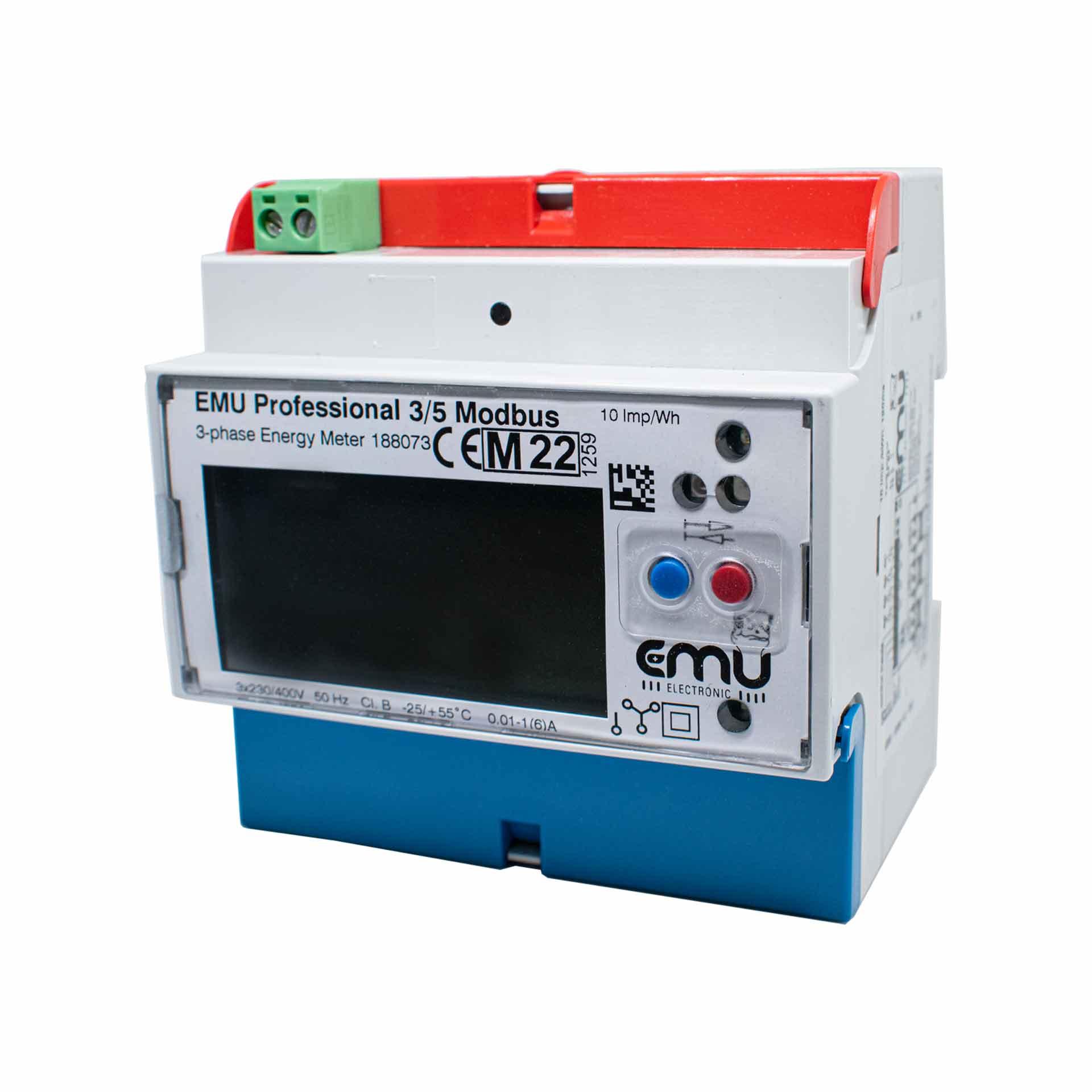

Il contatore EMU Professional 3/5 Modbus per trasformatori di misura trifase è dotato di un'interfaccia RS485 Modbus RTU e ASCII integrata ed è adatto alla fatturazione dei costi energetici e alla gestione dell'energia in conformità alla norma ISO 50001. Interfaccia Modbus RTU e ASCII L'interfaccia Modbus RTU e ASCII è integrata nell'EMU Professional 3/5 e protetta da sporco e manomissioni. Modbus RTU (Remote Terminal Unit) trasmette i dati in forma binaria. Modbus ASCII trasmette i dati in codice ASCII. L'EMU Professional comunica via Modbus a 9.600, 19.200, 38.400, 57.600 e 115.200 baud. Le funzioni in sintesi -MID B+D, ex lavoro per la fatturazione -Misuratore trifase bidirezionale con uscita impulsiva S0 -3x230/400V -Classe di precisione B (1%) -Interfaccia RS485 Modbus RTU -Uscita impulsi S0 Opto Power MOSFET ad alto carico, 5-230V AC o V DC, max. 90 mA -1 o 5 A collegamento trasformatore di corrente per un massimo di 20000/5 o 4000/1 A -2 tariffa (giorno/notte), commutazione della tariffa tramite segnale a 230 V I valori misurati possono essere richiamati sul contatore di energia -Potenza attiva (kw) -Potenza reattiva (kvar) -Potenza apparente (kVA) -Corrente (A) -Consumo di energia attiva (kWh) e consegna (kWh) -Energia reattiva induttiva (kvarh) e capacitiva (kvarh) -Frequenza di rete (Hz) -Numero di cadute di tensione Velocità e tempo di impulso regolabili: -Durata dell'impulso in millisecondi: da 4 a 250 ms, regolabile con incrementi di 2 ms -Frequenza degli impulsi per kWh: 0,001, 0,01, 0,1, 1, 10, 100, 1000 o 10000 Rapporto del trasformatore di corrente Il rapporto di trasformazione della corrente può essere configurato più volte tramite pulsanti. Il pulsante di servizio può essere sigillato. -Trasformatore di corrente /1 A 1/1 A a 4.000/1 A con incrementi di 1 A - Trasformatore di corrente /5 A 5/5 A a 20.000/5 A con incrementi di 5 A Configurazione ex works -Collegamento del trasformatore: 10 impulsi/ 120 ms Collegamento: 3ph. trasformatore/5 e 1A Interfaccia: Modbus RTU, RS 485 Omologazione: MID B+D

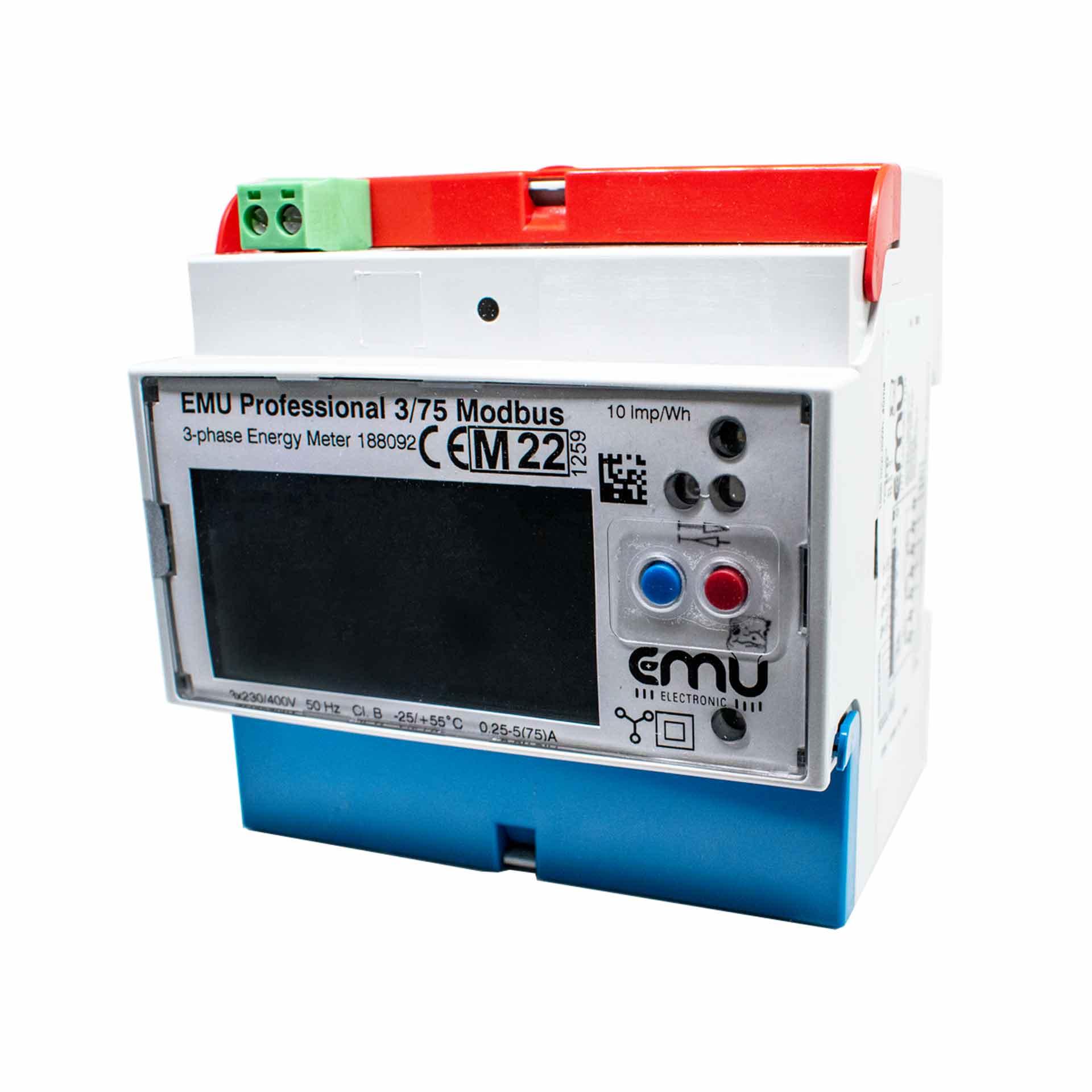

Il contatore trifase bidirezionale EMU Professional 3/75 Modbus per montaggio su guida DIN è dotato di un'interfaccia RS485 Modbus RTU e ASCII integrata ed è adatto alla gestione dell'energia in conformità alla norma ISO 50001 e alla fatturazione dei costi energetici. Interfaccia Modbus RTU e ASCII L'interfaccia Modbus RTU e ASCII è integrata nel contatore di energia e protetta da sporco e manomissioni. Modbus RTU (Remote Terminal Unit) trasmette i dati in forma binaria. Modbus ASCII trasmette i dati in codice ASCII. L'EMU Professional comunica via Modbus a 9.600, 19.200, 38.400, 57.600 e 115.200 baud. Panoramica delle funzioni -Interfaccia Modbus RS485 -Misuratore trifase bidirezionale con uscita impulsiva S0 3x230/400V -Collegamento diretto fino a 75 A -2-tariffa (giorno/notte), commutazione della tariffa tramite segnale 230V -Uscita impulsi S0 a MOSFET optoelettronico ad alto carico, 5-230V CA -o V CC, max. 90 mA -MID B+D, ex lavoro per scopi di fatturazione -Classe di precisione B (1%) Valori misurati recuperabili sul contatore di energia -Potenza reattiva (kvar) -Energia reattiva induttiva (kvarh) e capacitiva (kvarh) -Potenza attiva (kw) -Consumo di energia attiva (kWh) e consegna (kWh) -Potenza apparente (kVA) -Corrente (A) -Frequenza di rete (Hz) -Numero di interruzioni di corrente Velocità e tempo di impulso regolabili: -Tasso di impulso per kWh: 0,001, 0,01, 0,1, 1, 10, 100, 1000 o 10000 -Lunghezza dell'impulso in millisecondi: da 4 a 250 ms, regolabile con incrementi di 2 ms Configurazione ex-novo -Collegamento diretto: 1.000 impulsi/ 40 ms Collegamento: 3ph. Diretto 75A Interfaccia: Modbus RTU, RS 485 Approvazione: MID B+D

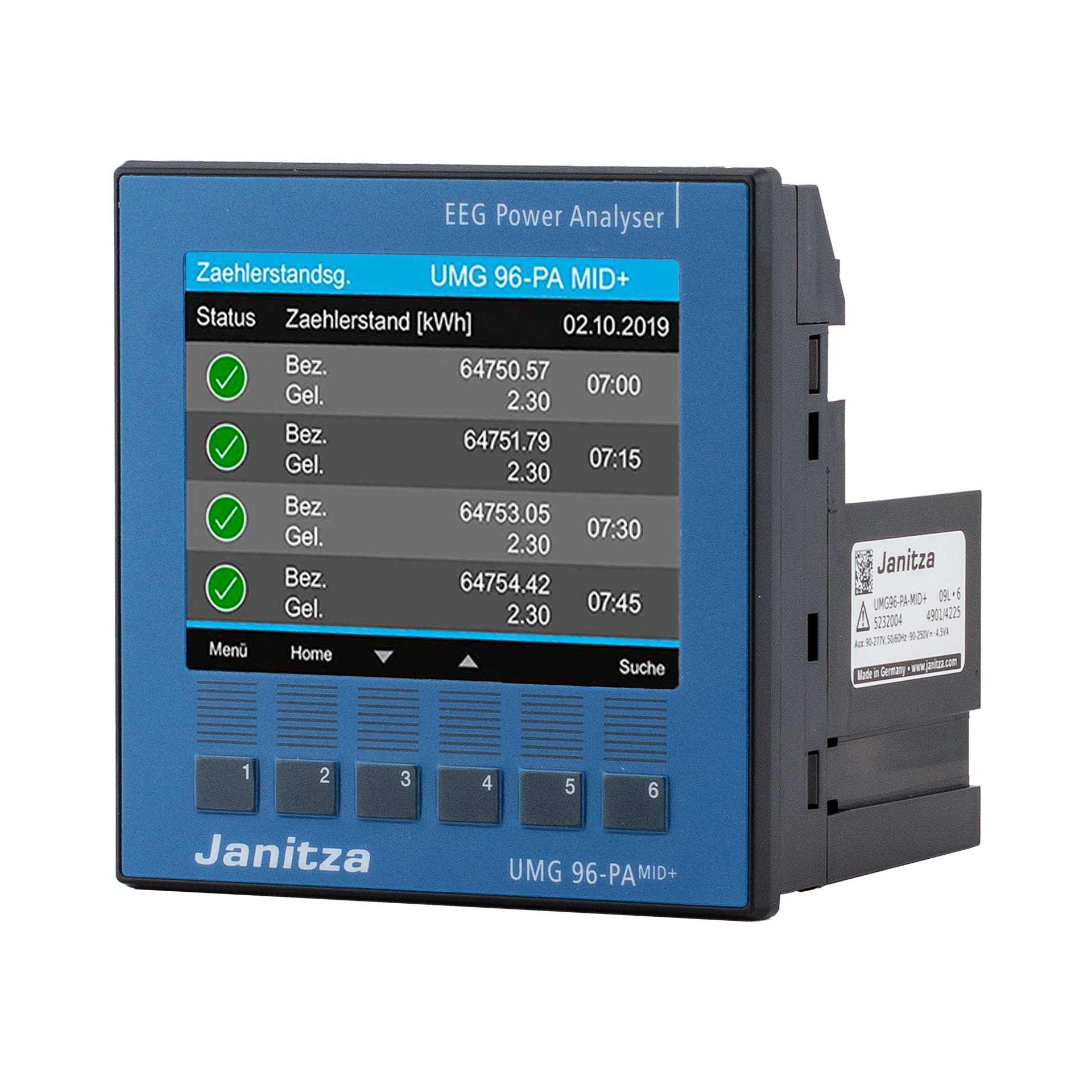

Gestione dell'energia 3-in-1 | monitoraggio della qualità dell'energia | monitoraggio RCM Il dispositivo di misurazione dell'energia UMG 96-PA è in grado di combinare quattro funzioni in un unico dispositivo e può essere ampliato modularmente con due ingressi analogici - sia come ingressi analogici 0-20 mA (ad es. misurazioni in corrente continua) sia come ingressi di misurazione RCM con rilevamento della rottura del cavo e misurazione aggiuntiva della temperatura Certificato MID

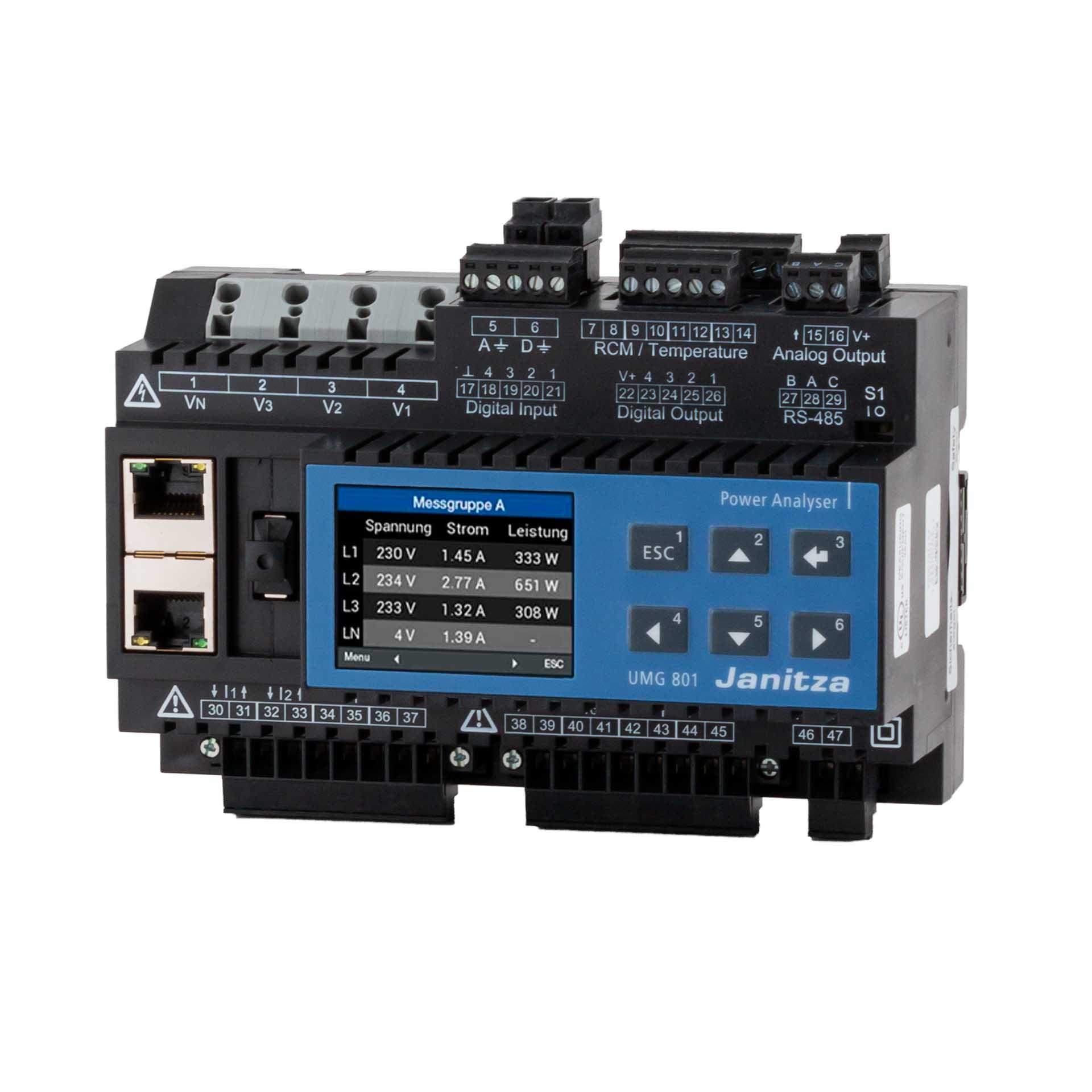

L'UMG 801 offre diverse interfacce di comunicazione e consente la trasmissione diretta dei dati tramite OPC UA a sistemi di livello superiore. L'estensione RD 96 aggiunge comodità di utilizzo e sicurezza all'armadio elettrico.

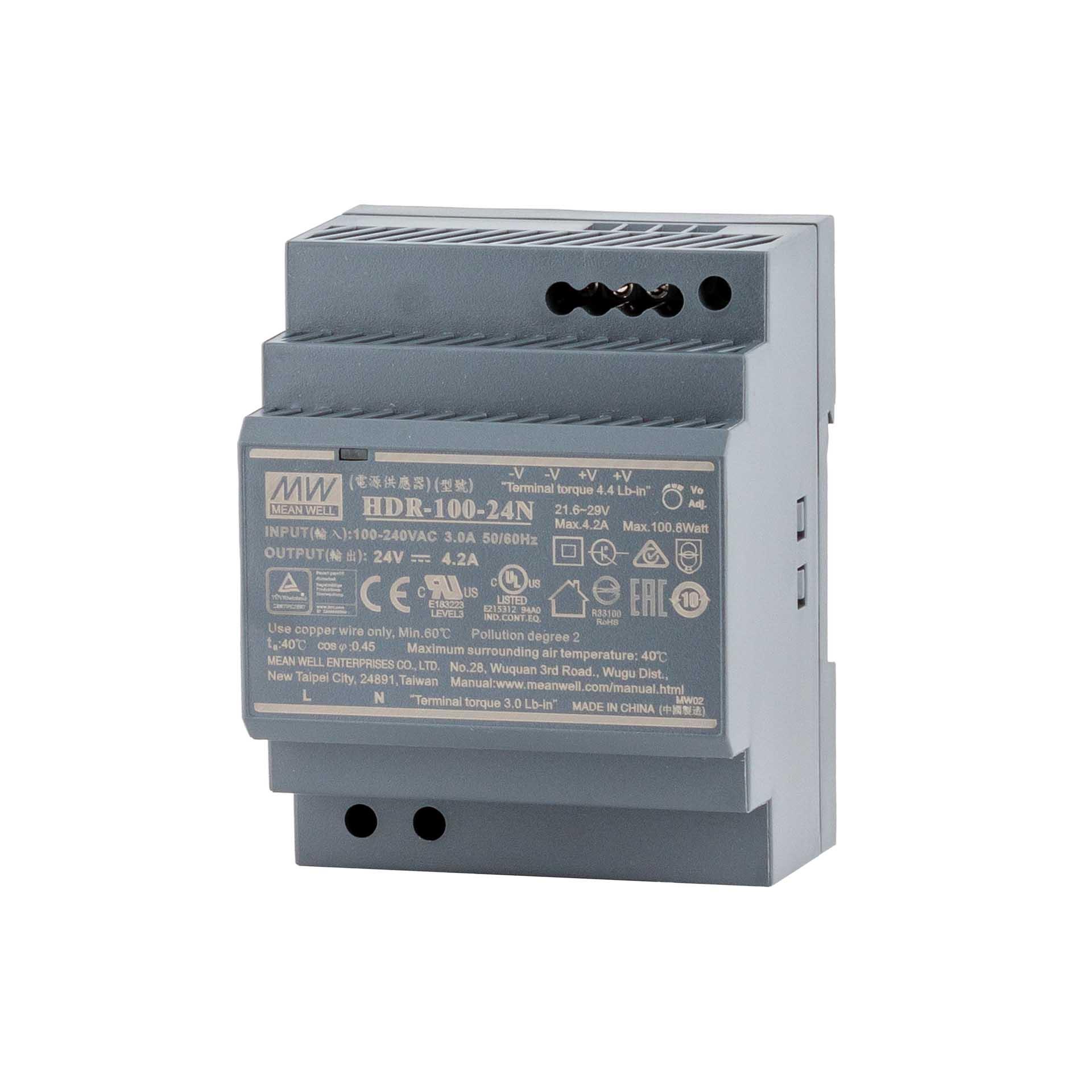

Alimentatore switching con struttura a gradini/automatica prim. 85 - 264 V, 50/60 Hz, sec. 24 V DC; 4,2 A Dimensioni in mm (L x A x P): 70 x 90 x 54,5; Peso: 270 g
